垂架式中心传动（浓缩）刮泥机

   XY垂架式中心传动（浓缩）刮泥机多用于污水处理厂圆形沉定池，将沉降在池底的污泥刮集至集泥坑并将池面的浮渣撇向集渣斗，以便进一步处理。

构造及工作过程

   XY垂架式中心传动（浓缩）刮泥机如图所示由集渣斗、刮渣板、支架、撇渣板、导流筒、驱动装置、工作桥、旋转竖架、刮臂、小刮板、刮泥板等组成。

   固定在旋转竖架上的刮臂在驱动装置带动下，绕池中心轴线旋转，将沉积在池底的污泥由刮泥板刮集至池中心集泥坑，同时，液面上的浮渣向随导流筒旋转的撇渣板和周边浮渣挡板形成的渐缩区域内集中，直至其封闭边—刮渣摆臂。当摆臂抵达集渣斗时，由摆臂上的刮渣板刮集至集渣斗排出池外，以便进一步的处理；撇渣系统（选择件）将池面的浮渣撇向浮渣筒（选择件）流出池外。

产品特点

  ◆ 由于本机采用中心传动，平台固定支墩式，比传统机构简单、重量减轻；

  ◆ 运转平稳，稳流效果好，节约运行费用、维护管理方便；

  ◆ 可根据特定的要求配备过扭保护机构，当扭矩值达到设定值时自动报警停机，安全可靠；

  ◆ 当使用在浓缩池刮泥时，可在刮臂上配置浓缩栅，提高浓缩效果。

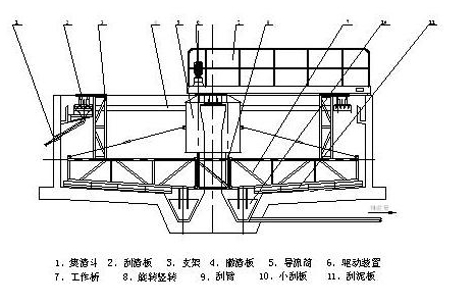

结构示意图
