全桥式(半桥式)周边传动刮泥机

发布时间:2017-3-3 15:53:17
全桥式(半桥式)周边传动刮泥机

XY周边传动刮泥机用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池和浓缩池中,排除沉降在池底的污泥和撇除池面的浮渣。

工作原理

驱动装置带动刮泥机绕沉淀池中心旋转,原水经沉淀池沉淀后,上清液从溢流堰板排出,沉淀于池底的污泥,在对数螺旋曲线形刮板的推动下,缓慢地沿池底流向中央集泥槽内,通过排泥管排出。同时池面浮渣被撇渣板刮集至浮渣挡板附近的区域,当撇渣装置耙渣板经过浮渣筒时,浮渣被刮至浮渣筒落渣口,水流冲洗浮渣通过排渣管排出到池外旁边的浮渣井中。合理的浮渣井结构使得渣水有效分离。

XY周边传动刮泥机还可以用于辐流式污泥浓缩池中,这时在工作桥下安装竖向栅条,可提高污泥浓缩效果。

适用范围

 用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池,排除沉降在池底的污泥和撇除池面的浮渣;

◆ 用于辐流式污泥浓缩池中,排除沉降在池底的污泥,并可根据需要撇除池面的浮渣。

主要特点

◆ 刮泥板采用一条整体连续对数螺旋曲线形式,刮泥效果好;

◆ 采用耐磨工程塑料滚轮支撑刮板沿池底行走,运行安全,越野性能好;

◆ 半桥式刮泥机除主刮泥装置外,还安装有独特的辅助刮泥装置,确保及时排泥。

◆ 工作桥采用桁架结构,桥上踏面为花纹钢板,强度高,重量轻,能耗省;

◆ 驱动行走轮外包实心高耐磨聚氨酯橡胶,不需轨道,强度高,寿命长。

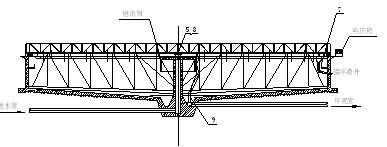

全桥式外形结构图
