转鼓格栅
XY转鼓式机械格栅由格栅片按栅间隙制成鼓形栅筐，待处理水从栅筐前流入，通过格栅过滤，流向水池出口，栅渣被截留在栅面上，当栅内外的水位差达到一定值时，安装在中心轴上的旋转齿耙回转清污，当清渣齿耙把污物扒集到栅筐顶点的位置时，开始卸渣(能靠自重下坠的栅渣卸入栅渣槽)；每而后又后转15°，被栅筐顶端的清渣齿板把粘附在耙齿上的栅渣自动刮除，卸入栅渣槽。栅渣由槽底螺旋输送器提升到上部压榨段压榨脱水后卸入输送带上或垃圾车里外运。被压榨脱水后的滤渣，固含量可达25%－45％，对于减少外运费用和防止二次污染，发挥着重要作用 。
适用范围
◆ 生活污水处理设备的前道处理；
◆ 工厂、医院、住宅小区，取水、排水口杂物的去除；
◆ 矿产、造纸、化纤、纺织、印染等工业废水的物质分离；
◆ 用于污水处理厂后级的除污、捞渣及压榨脱水；
◆ 工业废水处理工程的除污、捞渣及压榨脱水；
主要特点
1、结构紧凑，几乎全部由不锈钢制成，具有足够的耐蚀性和强度，能在恶劣的环境中长期使用；
2、低速平稳运转，能源消耗低，运转噪音小，过滤面积大，水力损失小；
3、格栅和水流形成约35°角，由于折流的作用，即使厚度小于格栅隙缝的许多污物也能被分离出来；
4、集打捞、输送、压榨处理等功能于一体,结构紧凑,同时减少了垃圾的后继处理费用。

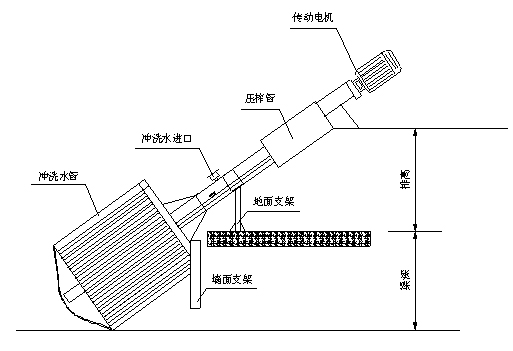

外形结构
